Blackmagic StudioBridge 100G – Profesjonalny mostek IP SMPTE-2110 100G

Blackmagic StudioBridge 100G

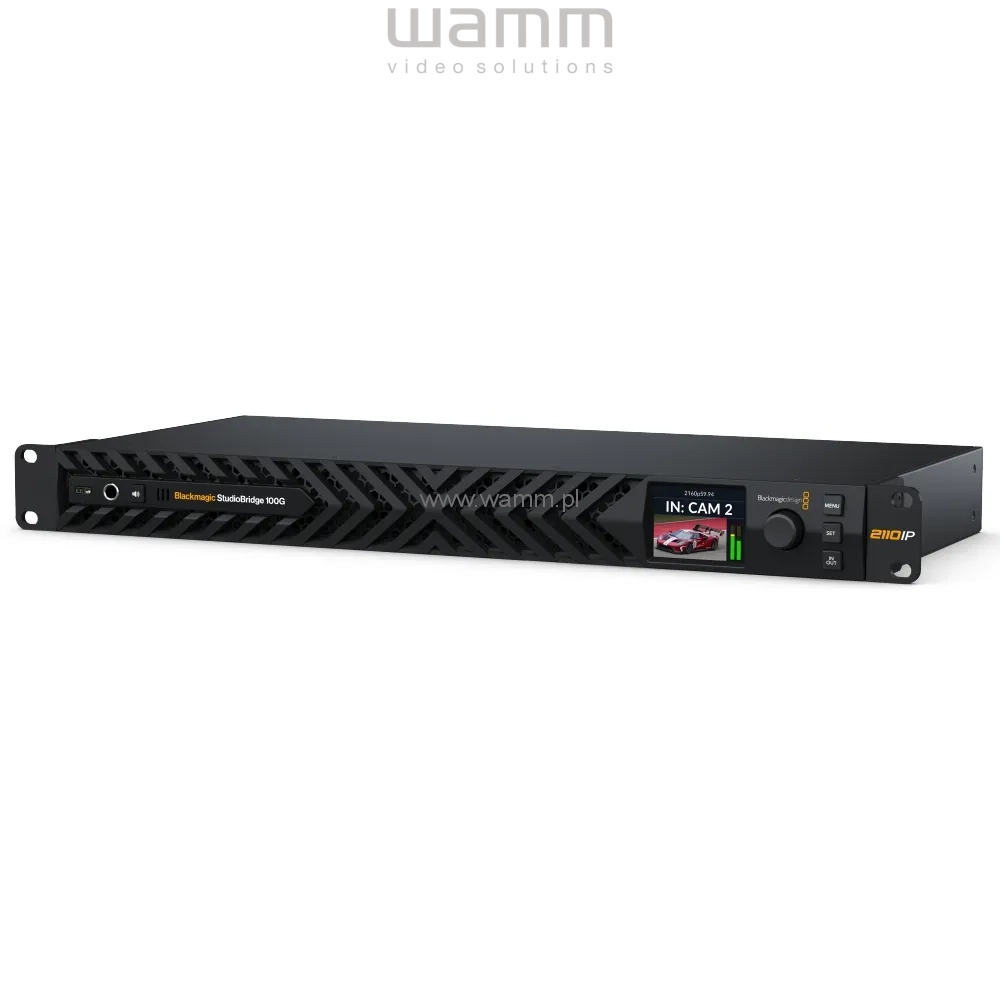

Blackmagic StudioBridge 100G to zaawansowane urządzenie typu mostek sieciowy (IP bridge / gateway SMPTE-2110), zaprojektowane do integracji kamer i systemów produkcyjnych w środowiskach broadcast opartych na sieci Ethernet 100G. Umożliwia łączenie pojedynczego sygnału 100G IP z dwoma redundantnymi systemami nadawczymi, zapewniając najwyższy poziom niezawodności i elastyczności infrastruktury.

Urządzenie pozwala również na bezpośrednie podłączenie dwóch kamer 100G, takich jak URSA Cine 12K 100G, z zachowaniem kontroli nad przepustowością całego systemu (do 100 Gb/s). Dzięki temu możliwa jest efektywna praca w wymagających środowiskach produkcji live i filmowej.

Dodatkowo StudioBridge 100G oferuje dedykowany kanał 10G dla urządzeń pomocniczych, port sterowania NMOS oraz redundantne zasilanie, co czyni go kluczowym elementem nowoczesnych systemów IP broadcast.

Kluczowe funkcje:

• Mostkowanie 100G Ethernet SMPTE-2110 do systemów redundantnych
• Obsługa ST 2022-7 (redundancja transmisji IP)
• Możliwość podłączenia 2 kamer 100G (np. URSA Cine)
• Dedykowane łącza 10G dla akcesoriów i urządzeń pomocniczych
• Pełna integracja NMOS i zarządzanie siecią
• Obsługa HD, Ultra HD oraz 4K (automatyczne wykrywanie)
• Redundantne zasilanie dla maksymalnej niezawodności

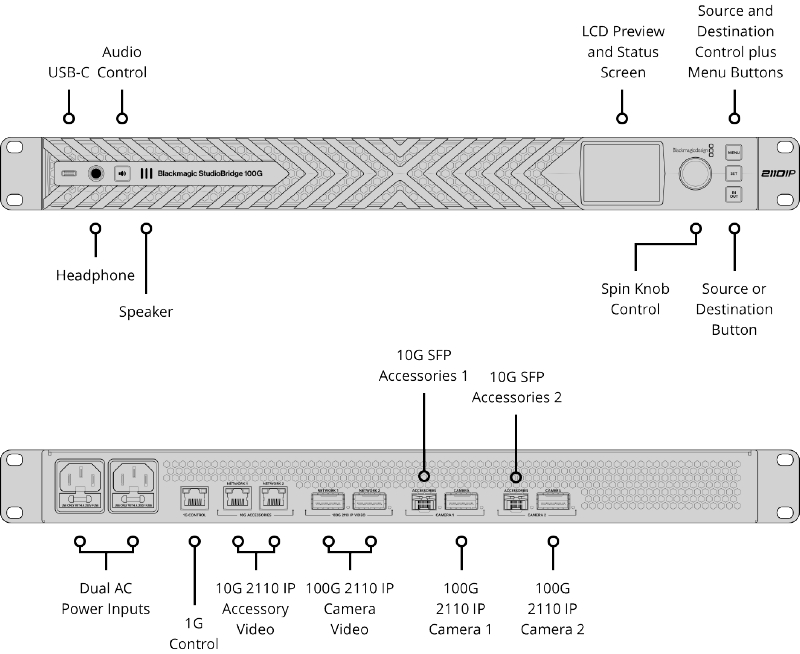

Łącza i interfejsy:
IP 2110 100G

• 2 × QSFP28 100G (redundantne ST 2022-7)

Kamery 100G

• 2 × QSFP28 100G (URSA Cine / URSA Immersive)

IP 2110 10G

• 2 × SFP 10G (światłowód)
• 2 × RJ45 10G

Sterowanie i zarządzanie

• 1 × RJ45 1G (NMOS, konfiguracja, firmware)
• 1 × USB-C (konfiguracja i aktualizacje)

• 2 × IEC C14 (redundantne)

Audio IP SMPTE ST-2110

• 16 kanałów audio wejściowych
• 16 kanałów audio wyjściowych
• Integracja audio w strumieniach wideo IP przez 100G i 10G

Zastosowanie

• profesjonalne systemy broadcast IP SMPTE-2110
• produkcja telewizyjna i live
• studia filmowe i high-end produkcja wideo
• integracja kamer 100G (URSA Cine)
• infrastruktura AV over IP 4K/Ultra HD
